 ラピダスが挑む2nm量産は、TSMCやSamsungの十分の一にあたる月5000枚規模にとどまるという厳しい現実がある。それでも日本は現物出資や政府債務保証を組み合わせた独自の支援スキームを構築し、System to Silicon戦略や日本企業向け専用ラインの確立を通じて勝ち筋を描こうとしている。地政学リスクが高まる中、国内で先端ロジックを確保する意味はこれまで以上に大きい。

ラピダスを取り巻く状況と政府出資の背景

2026年2月、政府と民間企業はラピダスに対して総額2,676億円の出資を実行した。政府出資1,000億円、民間1,676億円という構図は、当初想定を大きく上回る民間の期待を示すものだ。

経済産業省 商務情報政策局の「次世代半導体等小委員会」によると、
民間出資は…想定していた1,300億円を大きく上回っており、ラピダスに対して民間からも高い期待が寄せられています
と明記されている。

一方で、TSMC・Samsung・NVIDIAなど世界の競合は、2nm以降の世代で前例のない投資を加速している。日本政府はこの状況を踏まえ、ラピダスを軸に据えたAI・半導体成長戦略を本格的に動かし始めた。

ラピダスのロードマップ:2025〜2031の全体像

ラピダスの計画は、明確に“7年スパンの国家プロジェクト”として設計されている。

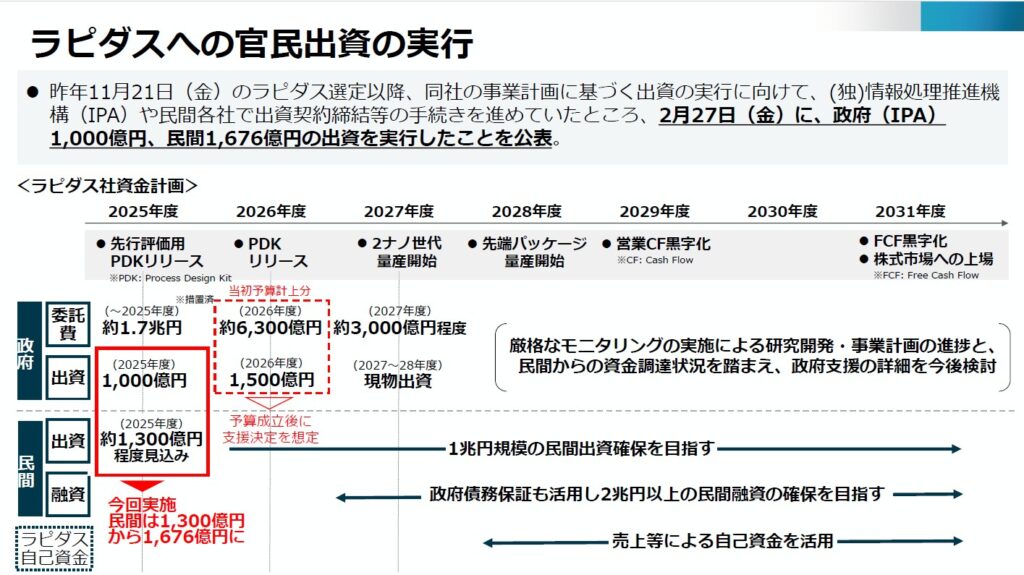

経済産業省 商務情報政策局の「第8回 次世代半導体等小委員会」より

ラピダスの公式ロードマップ(資料より)

年度マイルストーン
2025先行評価用PDKリリース
2026本PDKリリース
20272nm世代の量産開始
2028先端パッケージ量産開始
2029営業キャッシュフロー黒字化
2030フリーキャッシュフロー黒字化
2031株式市場への上場

小池社長は会見で「まだ1合目として気を引き締めて頑張っていこうというのが本音だ」と語り、技術難易度の高さを強調している。

ラピダスの量産能力:2nmは“最大5,000枚/月”という現実

ラピダスが2027年に2nm量産を開始できたとしても、その処理能力は 最大5,000枚/月 に過ぎない。

これは、

  • TSMC(N2):10万〜15万枚/月
  • Samsung(2nm):5万枚/月規模へ拡張中

と比較すると、1/10〜1/20の規模でしかない。

つまり、ラピダスは「量」で戦うことは不可能であり、
“量産規模で勝つ”という選択肢は最初から存在しない。

では、どう勝つのか。
ここが日本の半導体戦略の核心になる。

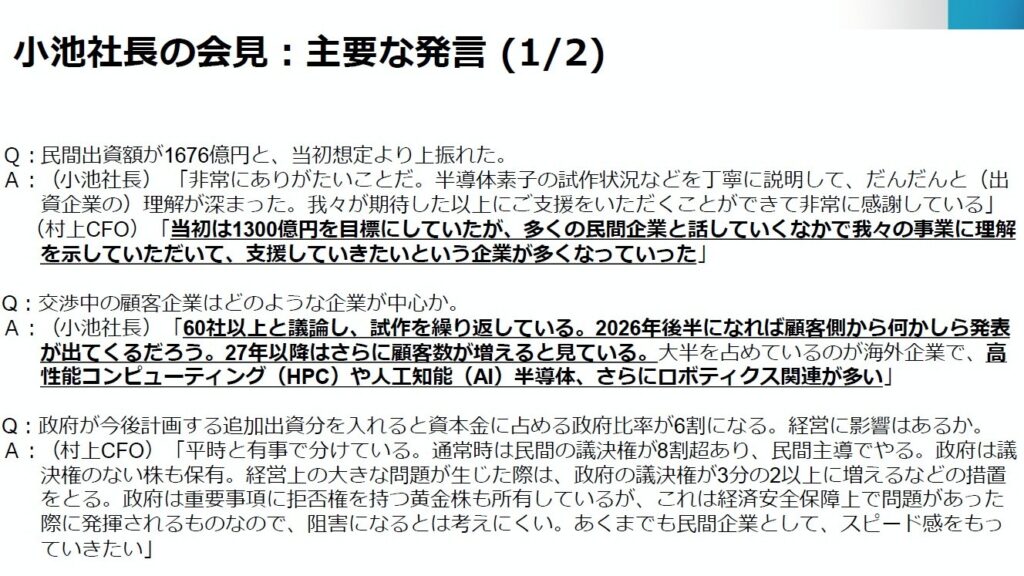

President Koike Speach-1
Rapidus社小池社長の主な発言(1/2)

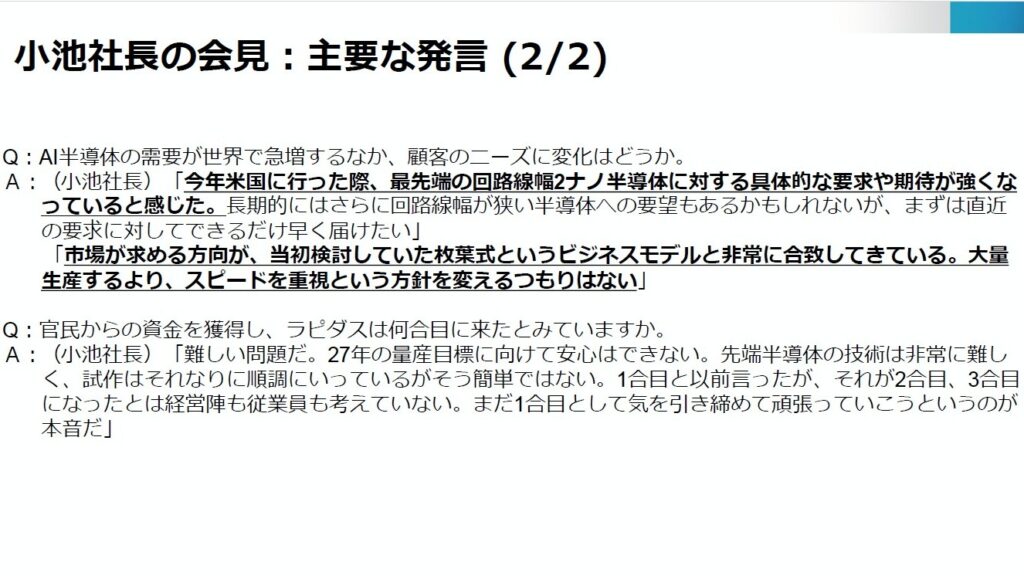

President Koike Speach-2
Rapidus社小池社長の主な発言(2/2)

ラピダスの資金計画:現金+現物+融資の多層構造

ラピダスの資金調達は、単純な補助金ではなく、多層的なスキームで構築されている。

資金計画の内訳

  • 政府出資:2025年度1,000億円、2026年度1,500億円、2027〜28年度は現物出資
  • 民間出資:1,676億円(当初想定1,300億円を超過)
  • 民間融資:政府債務保証を活用し、2兆円以上を目指す
  • 自己資金:売上による資金を活用

経済産業省資料では「政府債務保証も活用し2兆円以上の民間融資の確保を目指す」と記されている。

現物出資の“ミソ”:政府が資産を持ち、ラピダスは身軽になる

現物出資とは何か

現物出資とは、現金ではなく設備・技術・施設など“モノ”を資本金として提供する出資方法である。半導体分野では、EUV装置、クリーンルーム設備、国研の研究設備、技術IP、電力・水・排気などのインフラが該当する。

ミソ①:政府が資産を保有し続ける

EUV装置は1台300億円以上と極めて高額だが、政府がこれを購入し現物出資として提供すれば、ラピダスは設備を利用できる一方で、資産は政府側に残る。企業が巨額設備をすべて自前で抱えるTSMCやSamsungのモデルとは異なる、日本型のリスク分散モデルと言える。

ミソ②:ラピダスのキャッシュアウトを抑える

量産立ち上げ期はキャッシュが最も枯渇する局面であり、現物出資はラピダスの財務負担を大きく軽減する。

ミソ③:議決権構造の最適化

経済産業省資料には「政府は議決権のない株も保有」とある。現物出資分を議決権なし株式として扱うことで、政府は黄金株(拒否権)を保持しつつ、議決権比率を抑え、民間主導のスピードを維持する設計になっている。

世界の競合は“加速”している:TSMC・Samsung・NVIDIAの動き

TSMC:N2量産に向けた“国家級の投資加速”

  • 台湾南科で N2工場を追加3基建設
  • アリゾナで900エーカー追加取得
  • Apple・NVIDIA・AMDなど主要顧客がN2を大量発注
  • 2025〜2027年に N2 → N2P → A16(バックサイド電源)へ移行

TSMCはすでに「2nmを作る」段階ではなく、
“2nmをどれだけ大量に供給できるか” の競争に入っている。

Samsung:2nmでTSMCに並ぶ構え

  • テイラーファブを 4nm → 2nm対応へ格上げ
  • Qualcommと2nm製造協議
  • 月産5万枚規模の可能性
  • 韓国国内でも2nmラインを増設

Samsungは明確に「2nmでTSMCに並ぶ」姿勢を示している。

NVIDIA:需要側が“桁違い”の投資フェーズへ

  • OpenAIと 10GW規模のGPU導入契約
  • 次世代GPU「Feynman」でTSMC A16採用
  • AIインフラ投資は年間20兆円規模へ

NVIDIAの動きは、
先端ロジック需要がまだ序章にすぎない
ことを示している。

Broadcom:世界初の2nmカスタムSoCを出荷

  • 富士通向けに 世界初の2nmカスタムSoCを出荷
  • TSMC N2採用
  • ASIC市場での2nm商用化はBroadcomが世界初

2nmはすでに「研究」ではなく「商用」の段階に入った。

では、ラピダスは“5,000枚/月”でどう勝つのか?

ここが最重要ポイントだ。

① 大量生産ではなく「少量・高付加価値」への特化

ラピダスの5,000枚/月は、
“量ではなく質で勝つ” という戦略を前提にしている(正しいかどうかは別にして)。

  • HPC/AI向けのカスタムロジック
  • ロボティクス・自動運転向けの専用チップ
  • 日本企業向けの少量多品種製造

TSMCのような「汎用大量生産」ではなく、
“用途特化型の先端ロジック” に集中する。
というより、そう設定せざるを得ない

② System to Silicon による“アプリケーション逆算型”の設計

日本の強みは、

  • センサー
  • アナログ
  • 制御技術
  • ロボティクス
  • 自動車

これらの アプリケーション側の要件から逆算してチップを作る という戦略は、
TSMCやSamsungには真似しにくい(いうことになっている)。

③ 日本企業の“専用ライン”としての価値

日本企業は、

  • TSMCの優先順位が低い
  • Samsungとは競合関係
  • 中国ファウンドリは使えない

という状況にある。

ラピダスは 「日本企業のための先端ロジック製造拠点」 という唯一無二の価値を持つ。

④ 地政学リスク回避としての“日本製先端ロジック”

台湾有事リスクが高まる中、
“日本国内で先端ロジックを作れる” というだけで巨大な価値がある。

予算規模:AI・半導体フレームは累計3.2兆円

経済産業省 商務情報政策局の整理によると、AI・半導体関連の予算フレームは累計3兆2,873億円に達している。

次世代半導体量産支援(ラピダスを含む)、半導体設計・製造基盤整備、ポスト5G研究開発などが含まれる。

政府は複数年度にわたる予算コミットメントを打ち出しており、企業側の投資の予見可能性を高めることを重視している。

結論:ラピダスは「量産競争」ではなく「構造戦略」で勝負する

ラピダスはTSMCやSamsungと同じ土俵で勝つのではなく、
“日本の産業構造全体を再構築する核” として位置づけられている。

  • 量産能力は最大5,000枚/月
  • しかし日本企業の専用ラインとしては十分
  • System to Silicon による用途特化型の勝ち筋
  • 地政学リスク回避としての価値
  • 政府の危機管理投資と現物出資スキーム
  • 2031年上場までの明確な出口戦略

ラピダスの勝算は、
“量ではなく、用途特化・産業構造・地政学”
という3つの軸にある。

そしてこれは、
日本が半導体で再び存在感を取り戻すための唯一の現実的戦略
と言える。
